側開型通風天窗是一種大型屋頂通風排煙設備，其設計常參考09j621-2電動采光排煙天窗圖集。本文將從結構特點和規格尺寸兩方面，詳細分析側開型通風天窗。

一、結構特點

側開型通風天窗由窗體、鋼天窗架、窗扇、密封膠條、泛水板、鉸鏈等結構組成，其窗扇為6000mm的上懸窗，窗扇開啟角度為60°，窗框由鋼管構成，窗扇則為鋁合金窗。

二、規格尺寸

洞口高度為：1200mm、1500mm、1800mm、2400mm、3000mm；

洞口長度為：6000mm×n；

排煙通風天窗窗扇尺寸為：6000×450mm、6000×600mm、6000×750mm、6000×450mm；

有效開口面積：0.7×6n、0.92×6n、1.15×6n、1.4×6n、1.84×6n；

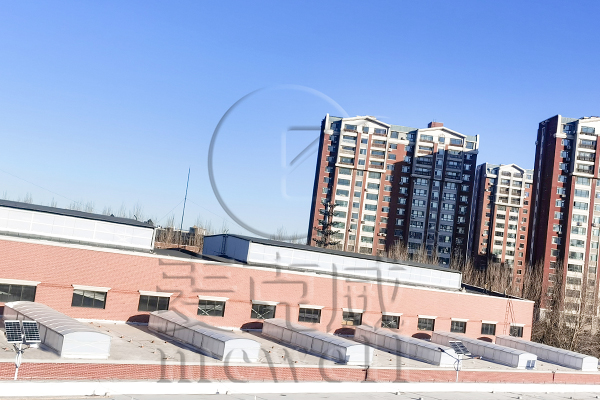

此外，側開型通風天窗作為一種工業廠房縱向天窗，通風排煙量大，可通過普通、智能、智能網絡幾種控制方式，控制窗扇的啟閉通風。
